Van cổng UL/FM là loại van được sản xuất đặc biệt để nối với đường ống thông qua cùm ống, được ứng dụng rộng rãi trong hệ thống cấp nước thoát nước và phòng cháy chữa cháy.

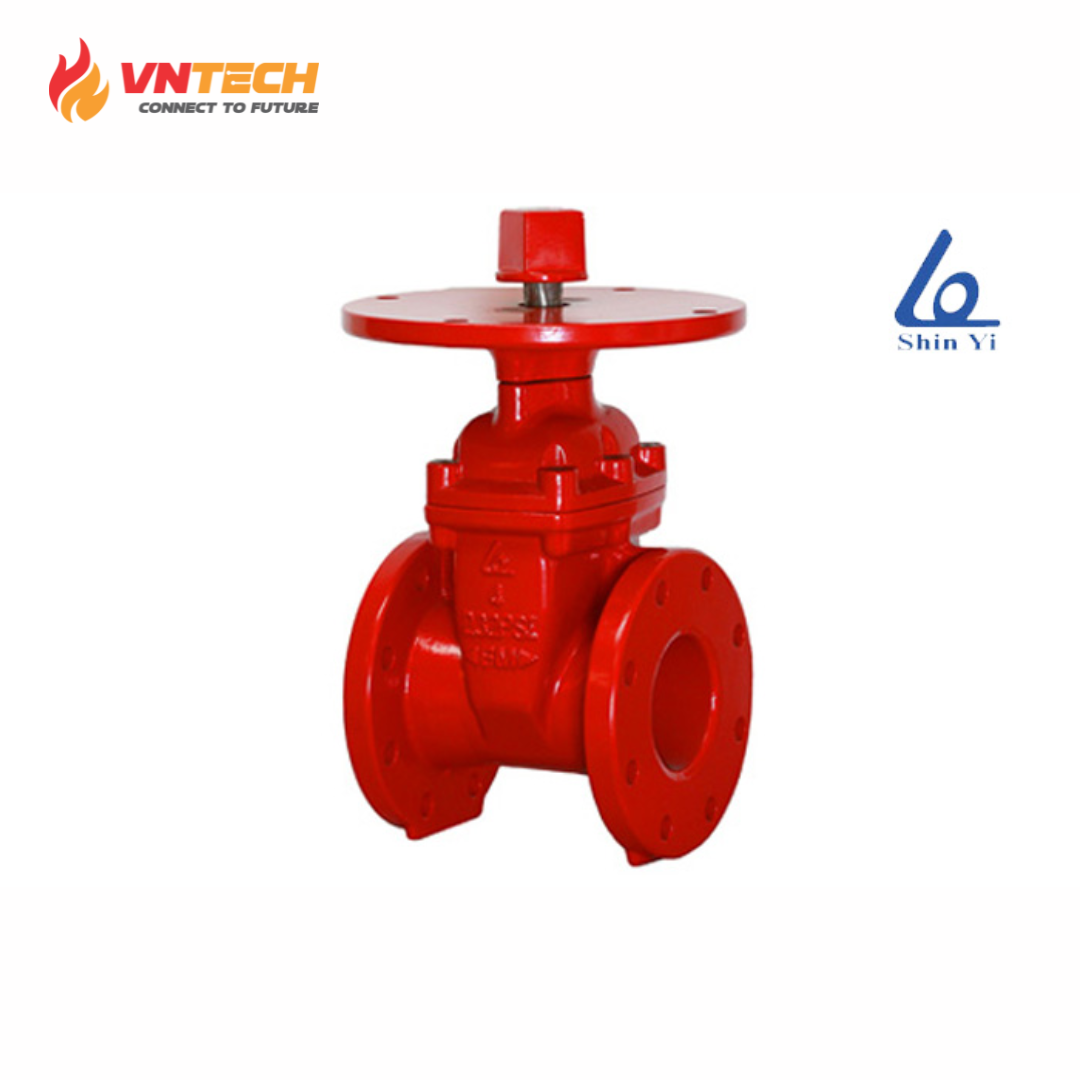

Van cổng ULFM lá van bọc cao su ShinYi là loại van cổng với thiết kế tiên tiến, đóng mở nhẹ nhàng. Lá van hình nêm bọc cao su phù hợp với tiêu chuẩn nước sạch. Vận hành nhẹ, chống kẹt, độ bền cao.
Thông số kỹ thuật và cấu tạo của van FL/UM lá van bọc cao su ShinYi chính hãng
Thông số kỹ thuật của van FL/UM lá van bọc cao su
| RVGX: DIMENSION: PN10/16 | |||||||||||
| DN | Model/No. | L | D | K | n-Ød | C | Hc | Ho | R | ||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 (2”) | FRHX-0050 | 178 | 165 | 125 | 4-Ø19 | 19 | 306 | 362 | 150 | ||
| 80 (3”) | FRHX-0080 | 203 | 200 | 160 | 8-Ø19 | 19 | 386 | 467 | 200 | ||
| 100 (4”) | FRHX-0100 | 229 | 220 | 180 | 8-Ø19 | 19 | 445 | 546 | 250 | ||
| 150 (6”) | FRHX-0150 | 267 | 285 | 240 | 8-Ø23 | 19 | 608 | 759 | 300 | ||
| 200 (8”) | FRHX-0200 | 292 | 340 | 295 | 8-Ø23 | 12-Ø23 | 20 | 745 | 946 | 360 | |
| 250 (10”) | FRHX-0250 | 330 | 405 | 350 | 355 | 12-Ø23 | 12-Ø28 | 22 | 902 | 1153 | 360 |
| 300 (12”) | FRHX-0300 | 356 | 460 | 400 | 410 | 12-Ø23 | 12-Ø28 | 24.5 | 1034 | 1335 | 360 |
| RVGX: DIMENSION: ANSI 150 LB WP-232PSI/WP-290PSI ONLY FOR 3”, 4”, 6”, 8” | |||||||||||
| DN | Model/No. | L | D | K | n-Ød | C | Hc | Ho | R | ||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 50 (2”) | FRHX-0050-A1 | 178 | 152 | 120.7 | 4-Ø19.1 | 15.7 | 309 | 376 | 150 | ||
| 80 (3”) | FRHX-0080-A1 (A2) | 203 | 191 | 152.4 | 4-Ø19.1 | 19 | 378 | 463 | 200 | ||
| 100 (4”) | FRHX-0100-A1 (A2) | 229 | 229 | 190.5 | 8-Ø19.1 | 23.9 | 445 | 548 | 250 | ||
| 150 (6”) | FRHX-0150-A1 (A2) | 267 | 279 | 241.3 | 8-Ø22.4 | 25.4 | 608 | 763 | 300 | ||
| 200 (8”) | FRHX-0200-A1 (A2) | 292 | 343 | 298.5 | 8-Ø22.4 | 28.5 | 759 | 964 | 360 | ||
| 250 (10”) | FRHX-0250-A1 | 330 | 406 | 362 | 12-Ø25.4 | 30.2 | 898 | 1028 | 360 | ||
| 300 (12”) | FRHX-0300-A1 | 356 | 483 | 431.8 | 12-Ø25.4 | 31.8 | 1025 | 1330 | 360 | ||
| RVGX: DIMENSION: PN20 | |||||||||||
| DN | Model/No. | L | D | K | n-Ød | C | Hc | Ho | R | ||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | ||||
| 80 (3”) | FRHX-0080-20 | 203 | 191 | 152.4 | 4-Ø19.1 | 19 | 378 | 463 | 200 | ||
| 100 (4”) | FRHX-0100-20 | 229 | 229 | 190.5 | 8-Ø19.1 | 23.9 | 445 | 548 | 250 | ||
| 150 (6”) | FRHX-0150-20 | 267 | 279 | 241.3 | 8-Ø22.4 | 25.4 | 608 | 763 | 300 | ||
| 200 (8”) | FRHX-0200-20 | 292 | 343 | 298.5 | 8-Ø22.4 | 28.5 | 759 | 964 | 360 | ||
Cấu tạo của van FL/UM lá van bọc cao su
| CHẤT LIỆU I MATERIAL UL/FM OS&Y Gate Valve Grooved / Flange | ||
| NO. | BỘ PHẬN I PARTS | CHẤT LIỆU I MATERIAL |
| 1 | Body | Ductile Iron |
| 2 | Disc | Ductile iron + Rubber |
| 3 | Pin | Stainless Steel |
| 4 | Wedge Nut | Bronze |
| 5 | Stem | Stainless Steel |
| 6 | Bonnet Gasket | Rubber |
| 7 | Bolts | Carbon Steel |
| 8 | Bonnet | Ductile Iron |
| 9 | O-Ring | Rubber |
| 10 | O-Ring | Rubber |
| 11 | O-Ring | Rubber |
| 12 | Press Bushing | Carbon Steel Zincifucation |
| 13 | Gland | Ductile Iron |
| 14 | Yoke | Ductile Iron |
| 15 | Bolts | Stainless Steel |
| 16 | Nuts | Stainless Steel |
| 17 | Washer | Stainless Steel |
| 18 | Stem Nut | Couple Bronze |
| 19 | Whaser | Brass |
| 20 | Handwheel | Carbon Steel/Di |
| CHẤT LIỆU I MATERIAL UL/FM NRS Gate Valve Cap | ||
| NO. | BỘ PHẬN I PARTS | CHẤT LIỆU I MATERIAL |
| 1 | Body | Ductile Iron |
| 2 | Wedge | Ductile iron + Rubber |
| 3 | Wedge Nut | Bronze |
| 4 | Stem | Stainless Steel |
| 5 | Bonnet Gasket | Rubber |
| 6 | Bolts | Carbon Steel |
| 7 | Bonnet | Ductile Iron |
| 8 | O-Ring | Rubber |
| 9 | Thrust Bearing | Bronze |
| 10 | O-Ring | Rubber |
| 11 | O-Ring | Rubber |
| 12 | Bushing | Nylon |
| 13 | Flange | Ductile Iron |
| 14 | Washer | Carbon Steel |
| 15 | Bolts | Carbon Steel |
| 16 | Wiper Ring | Rubber |
| 17 | Cap | Ductile Iron |
| 18 | Bolt | Carbon Steel |
