Van cổng động cơ điện là loại van được gán một mô tơ chạy bằng điện kết nối với thân van, giúp van được vận hành tự động thay thế con người vận hành.Nhiệm vụ của nó là điều tiết lưu lượng dòng chảy qua van.

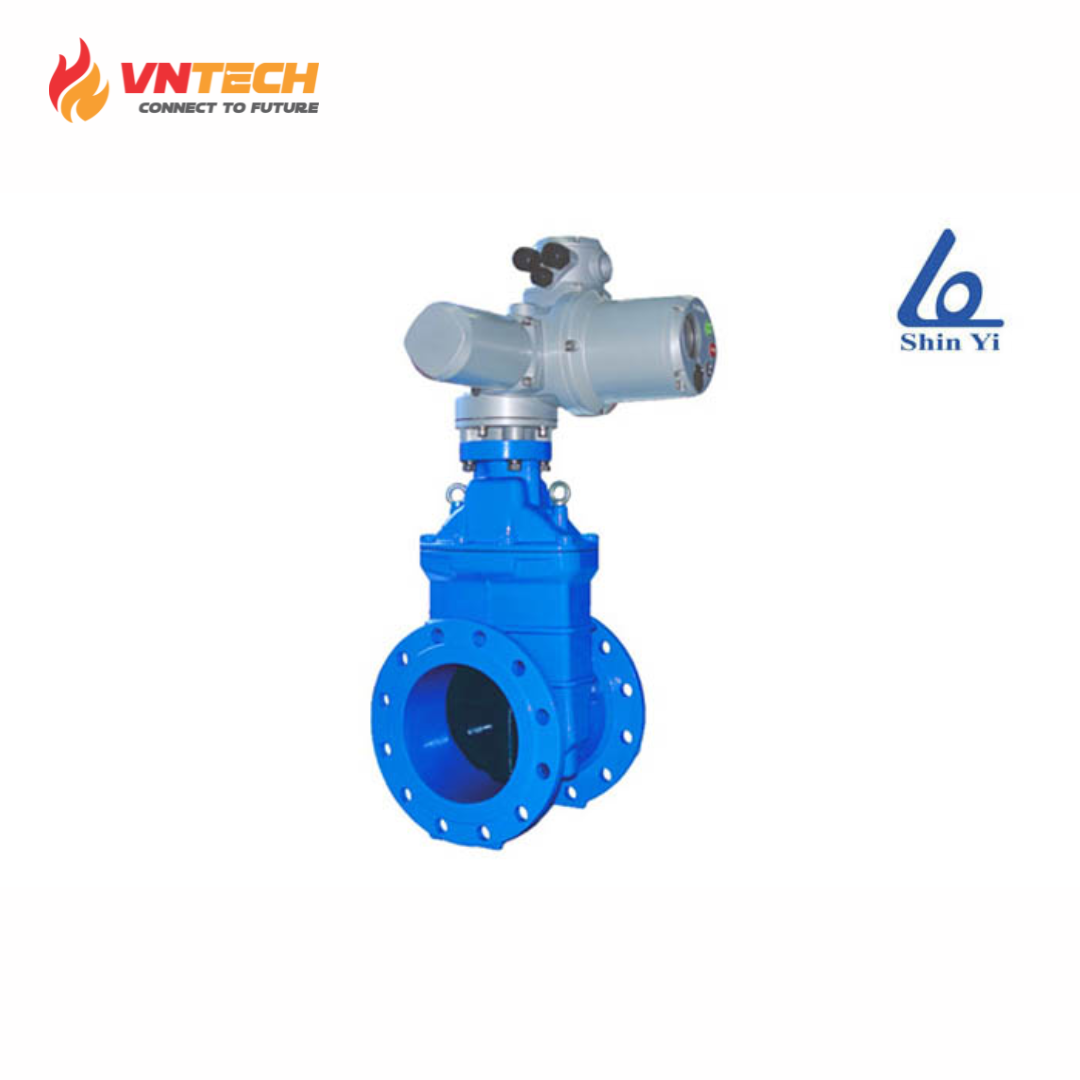

Van cổng động cơ điện ShinYi là loại van cổng với thiết kế tiên tiến, đóng mở nhẹ nhàng. Van cổng được vận hành đóng mở bởi động cơ mô tơ điện, đa dạng về chủng loại thích hợp với hầu hết yêu cầu công trình.
Thông số kỹ thuật và cấu tạo của van cổng động cơ điện ShinYi chính hãng
Thông số kỹ thuật của van cổng động cơ điện
| DN50-DN600: DIMENSION | |||||||||||||||
| DN | Model/No. | L | H | D | K | n-Ød | C | ||||||||
| PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
| 50 | EMD10-0050 | 178 | 190 | 165 | 165 | 125 | 125 | 4-Ø19 | 4-Ø19 | 19 | 19 | ||||
| 65 | EMD10-0065 | 190 | 206 | 185 | 185 | 145 | 145 | 4-Ø19 | 8-Ø19 | 19 | 19 | ||||
| 80 | EMD10-0080 | 203 | 247 | 200 | 200 | 160 | 160 | 8-Ø19 | 8-Ø19 | 19 | 19 | ||||
| 100 | EMD10-0100 | 229 | 276 | 220 | 235 | 180 | 190 | 8-Ø19 | 8-Ø23 | 19 | 19 | ||||
| 125 | EMD10-0125 | 254 | 306 | 250 | 270 | 210 | 220 | 8-Ø19 | 8-Ø28 | 19 | 19 | ||||
| 150 | EMD10-0150 | 267 | 376 | 285 | 300 | 240 | 250 | 8-Ø23 | 8-Ø28 | 19 | 20 | ||||
| 200 | EMD10-0200 | 292 | 460 | 340 | 360 | 295 | 310 | 8-Ø23 | 12-Ø23 | 12-Ø28 | 20 | 22 | |||
| 250 | EMD10-0250 | 330 | 555 | 395 | 405 | 425 | 350 | 355 | 370 | 12-Ø23 | 12-Ø28 | 12-Ø31 | 22 | 24.5 | |
| 300 | EMD10-0300 | 356 | 631 | 445 | 460 | 485 | 400 | 410 | 430 | 12-Ø23 | 12-Ø28 | 16-Ø31 | 24.5 | 27.5 | |
| 350 | EMD10-0350 | 381 | 736 | 505 | 520 | 555 | 460 | 470 | 490 | 16-Ø23 | 16-Ø28 | 16-Ø34 | 24.5 | 30 | |
| 400 | EMD10-0400 | 406 | 779 | 565 | 580 | 620 | 515 | 525 | 550 | 16-Ø26 | 16-Ø31 | 16-Ø37 | 24.5 | 32 | |
| 450 | EMD10-0450 | 432 | 876 | 615 | 640 | 670 | 565 | 585 | 600 | 20-Ø26 | 20-Ø31 | 20-Ø37 | 25.5 | 34.5 | |
| 500 | EMD10-0500 | 457 | 973 | 670 | 704 | 730 | 620 | 650 | 660 | 20-Ø26 | 20-Ø34 | 20-Ø37 | 26.5 | 36.5 | |
| 600 | EMD10-0600 | 508 | 1168 | 780 | 827 | 845 | 725 | 770 | 770 | 20-Ø30 | 20-Ø37 | 20-Ø40 | 30 | 42 | |
Cấu tạo của van cổng động cơ điện
| CHẤT LIỆU I MATERIAL UL/FM OS&Y Gate Valve Grooved / Flange | ||
| NO. | BỘ PHẬN I PARTS | CHẤT LIỆU I MATERIAL |
| 1 | Body | Ductile Iron |
| 2 | Wedge | Ductile Iron + Vulcanized Rubber |
| 3 | Wedge Nut | Brass/Bronze |
| 4 | Stem | Stainless Steel |
| 5 | Bonnet Gasket | Rubber |
| 6 | Bonnet Gasket | Stainless Steel / Carbon Steel |
| 7 | Bonnet | Ductile Iron |
| 8 | O-Ring | Rubber |
| 9 | Thrust Bearing | Brass |
| 10 | O-Ring | Rubber |
| 11 | O-Ring | Rubber |
| 12 | Bushing | Plastic |
| 13 | Cover | Ductile Iron |
| 14 | Washer | Stainless Steel / Carbon Steel |
| 15 | Bolt | Stainless Steel / Carbon Steel |
| 16 | Dust Cover | Rubbe |
