DESCRIPTION / MÔ TẢ
Van trọn vùng sử dụng khi trong hệ thống thiết kế một cụm bình chung để bảo vệ cho nhiều khu vực cần chữa cháy. Khi có cháy xảy ra ở một trong những khu vực được bảo vệ, van chọn vùng tương ứng sẽ mở và xả số lượng bình khí tương ứng với khu vực đó để chữa cháy.
Van chọn vùng LNP-SV-Fxxx được sử dụng cho hệ thống chữa cháy khí FM-200 (HFC-227ea), Novec-1230 (FK-5-1-12).
Van chọn vùng được lắp trực tiếp với ống góp cụm bình hoặc lắp đặt trên ống góp riêng. Van chọn vùng bao gồm thân van thường đóng, bộ điều khiển bằng áp lực và cần mở bằng tay.
Khi bình kích được kích hoạt, áp lực khí từ bình kích sẽ mở van chọn vùng của khu vực tương ứng.
Trong trường hợp bình kích hoạt bị lỗi hoặc hệ báo cháy không hoạt động, van chọn vùng có thể mở bằng tay sử dụng cần thao tác. Bằng cách xoay cần thao tác bằng tay một góc 60°, van chọn vùng sẽ mở.
SPECIFICATION / THÔNG SỐ
-
Vật liệu phần thân: Thép không gỉ SSC13
-
Bộ truyền động khí nén: Đồng C3604BE
-
Áp lực thủy tĩnh: 165 bar
-
Áp lực thử rò rỉ: 132 bar
-
Dải áp suất làm việc: 30 bar – 110 bar

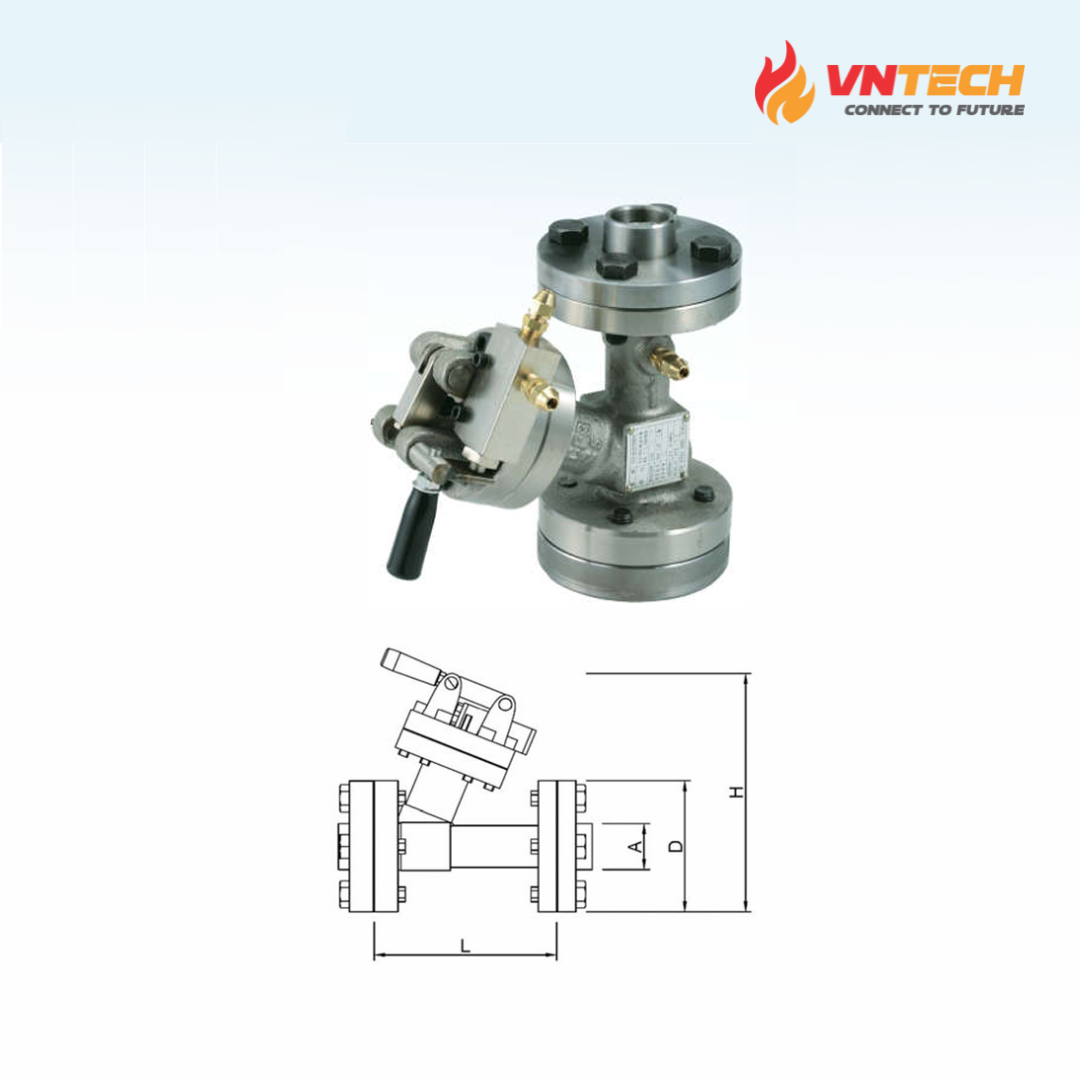

Bảng kích thước các mã hàng
| Mã hàng | Kích cỡ | L (mm) | D (mm) | H (mm) |
|---|---|---|---|---|
| LNP-SV-F25 | DN25 | 170±1.5 | Ø125±1 | 230±5 |
| LNP-SV-F32 | DN32 | 190±1.5 | Ø135±1 | 247±5 |
| LNP-SV-F40 | DN40 | 200±1.5 | Ø140±1 | 270±5 |
| LNP-SV-F50 | DN50 | 215±1.5 | Ø155±1 | 296±5 |
| LNP-SV-F65 | DN65 | 257±1.5 | Ø175±1 | 314±5 |
| LNP-SV-F80 | DN80 | 284±1.5 | Ø200±1 | 342±5 |
| LNP-SV-F100 | DN100 | 322±1.5 | Ø235±1 | 405±5 |
| LNP-SV-F125 | DN125 | 372±1.5 | Ø275±1 | 459±5 |
| LNP-SV-F150 | DN150 | 415±1.5 | Ø305±1 | 518±5 |
