Tủ trung tâm báo cháy địa chỉ AW-FP300 (Đạt tiêu chuẩn LPCB)

Tủ trung tâm báo cháy địa chỉ LPCB – Tủ điều khiển 32 vùng AW-FP300

Tủ trung tâm báo cháy là một phần quan trọng của hệ thống báo cháy. Chức năng chính của nó là nhận, hiển thị và truyền tín hiệu báo cháy, đồng thời có khả năng phát tín hiệu điều khiển.

Các chức năng chính của tủ trung tâm báo cháy bao gồm:

• Cung cấp nguồn điện cho hệ thống

• Nhận tín hiệu báo cháy

• Liên kết và điều khiển các thiết bị khác

1. Cung cấp nguồn điện cho hệ thống

Tủ báo cháy có thể cung cấp nguồn điện ổn định cho các thiết bị bên ngoài như đầu báo khói. Đồng thời, nó cũng giám sát trạng thái hoạt động của các thiết bị và của hệ thống.

2. Nhận tín hiệu báo cháy

Tủ báo cháy có thể nhận, chuyển đổi và xử lý tín hiệu từ các đầu báo, phát cảnh báo bằng âm thanh và ánh sáng, hiển thị vị trí và thời gian báo cháy, và ghi lại thông tin báo cháy.

3. Kết nối thiết bị

Tủ trung tâm có thể kích hoạt thiết bị báo cháy thông qua nút nhấn báo cháy, hoặc kích hoạt hệ thống chữa cháy tự động và các thiết bị điều khiển liên kết khác thông qua bộ điều khiển chữa cháy tự động.

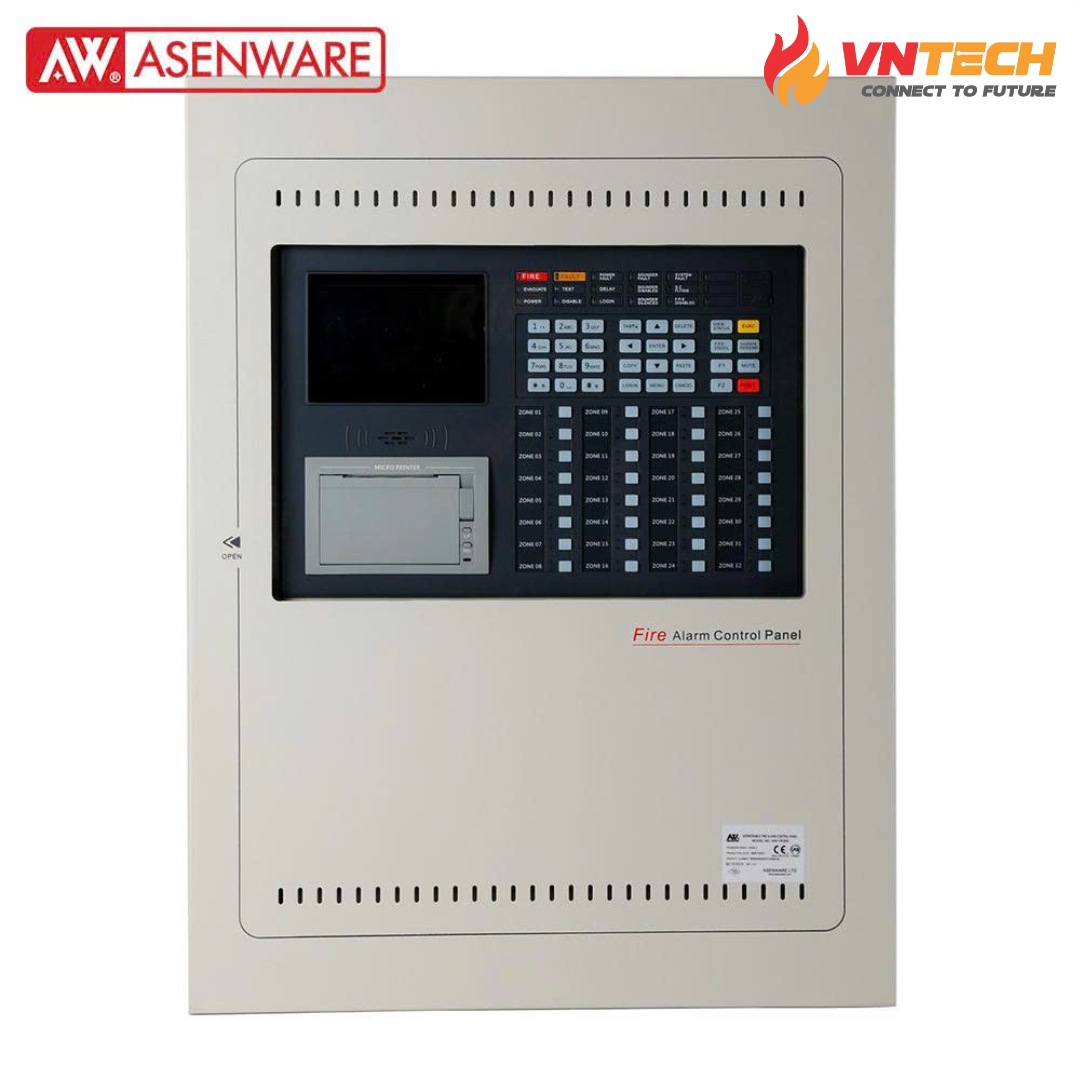

Tủ trung tâm báo cháy địa chỉ 32 vùng

Từ đó, ta có thể thấy các chức năng chính của tủ báo cháy bao gồm:

• Cung cấp nguồn DC ổn định cao cho đầu báo cháy.

• Giám sát lỗi dây truyền tín hiệu nối đầu báo.

• Nhận tín hiệu báo cháy từ đầu báo, xử lý và chuyển đổi tín hiệu, phát âm thanh và ánh sáng cảnh báo.

• Kích hoạt thiết bị chữa cháy.

AW-FP300 – Tủ trung tâm báo cháy địa chỉ

Tủ trung tâm AW-FP300 có chức năng giám sát tín hiệu đầu vào, hiển thị trạng thái và kích hoạt tín hiệu đầu ra theo lập trình. Sản phẩm tuân thủ tiêu chuẩn EN 54-2, với ưu điểm lắp đặt, vận hành và bảo trì đơn giản.

AW-FP300 là tủ báo cháy địa chỉ với 1 loop hỗ trợ tối đa 324 địa chỉ, có khả năng mở rộng, tương thích với các thiết bị ngoại vi khác của ASENWARE sử dụng giao thức riêng.

Đặc điểm sản phẩm – Hệ thống báo cháy địa chỉ AW-FP300

Tủ trung tâm 1 loop – 32 vùng AW-FP300 có các tính năng sau:

1. Hỗ trợ tối đa 324 địa chỉ trên 1 loop

2. Màn hình LCD màu 4.3” dễ quan sát, độ phân giải 480×272

3. Bảng điều khiển và hiển thị 32 vùng giúp xác định nhanh vị trí xảy ra cháy

4. Lưu trữ được 1.000 sự kiện lịch sử cho mỗi loại: báo cháy, lỗi, vận hành

5. Có 1 ngõ ra còi thường quy có thể lập trình độc lập

6. Tích hợp bộ nguồn và pin

7. Tích hợp máy in báo cháy

8. Lập trình logic điều khiển dễ dàng trực tiếp trên bảng điều khiển

9. Hỗ trợ kiểm tra vùng, điểm và mô-đun cho việc cài đặt

10. Giao diện USB giúp nạp cấu hình và lưu trữ dữ liệu lịch sử thuận tiện

11. Quản lý phân quyền với 3 cấp truy cập

12. Chống can thiệp trái phép bằng khóa vật lý

13. Hỗ trợ kết nối lên đến 20 tủ trung tâm qua CAN bus, và 30 bảng hiển thị qua RS485

Thông số kỹ thuật – Tủ trung tâm báo cháy địa chỉ

Nguồn điện

• Nguồn điện chính: 230VAC (-15%, +10%), 47~63Hz, dòng tối đa 0.8A

• Cầu chì nguồn: T3.15AL250V

• Điện áp hoạt động: 18.5 ~ 30VDC

• Cáp nguồn khuyến nghị: cáp bọc hoặc thường, tiết diện 0.75mm²

• Công suất: Imax.a = 1.2A; Imax.b = 2.6A; Imin = 0.65A

• Dòng sạc tối đa: 1.2A

• Dòng cung cấp tối đa từ pin: 4A (khi mất điện lưới)

• Dung lượng pin: 2×12V/12Ah ~ 17Ah

• Mẫu pin khuyến nghị: Power-Sonic PS-12170 hoặc PS-12120

• Điện trở nội tối đa của pin: 1.5Ω

• Cầu chì pin: F8AL250V

• Cáp pin khuyến nghị: 14AWG

• Dòng tĩnh tối đa: <0.4A

Outputs

S.C. Out / F.P.E. Out / F.A. Out

• Điện áp: 18.5 ~ 30VDC

• Dòng tối đa: 0.5A

• Cầu chì: F1AL250V

• Điện trở cuối tuyến: 4K7

• Cáp: không bọc, 1.5mm²

• Khoảng cách truyền: ≤1500m

• Tối đa 20 còi @50mA

Fault Out (NC, COM, NO)

• Công suất tiếp điểm: 30VDC@2A, 125VAC@0.5A

• Cáp: không bọc, 1.5mm²

24VK

• Điện áp: 18.5 ~ 30VDC

• Dòng tối đa: 0.6A

• Cầu chì: F1AL250V

Input

Class change

• Chế độ: thụ động

• Điện trở dây: ≤500Ω

Loop

• Điện áp: 16.5 ~ 30VDC, xung

• Dòng ra: 0 ~ 0.3A

• Loại loop: Class A

• Cáp: xoắn đôi, có hoặc không bọc, 1.5mm²

• Khoảng cách truyền: ≤1000m

Giao tiếp mạng

RS-485

• Số lượng bảng hiển thị tối đa: 30

• Tốc độ truyền: 9600 bps

CAN

• Số lượng tủ trung tâm tối đa: 20

• Tốc độ truyền tùy chọn: 10K, 20K, 50K, 100K bps

Kích thước vật lý

• Kích thước: 430×560×170mm

• Trọng lượng (không gồm pin): 14kg

Điều kiện hoạt động

• Nhiệt độ: -5°C ~ 50°C

• Độ ẩm tương đối tối đa: 95%
