DESCRIPTION / MÔ TẢ
-

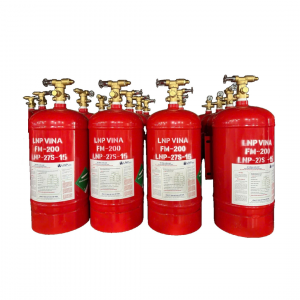

Hệ thống LNP-27S là sản phẩm do LNP Vina nghiên cứu và sản xuất, chuyên dùng cho phòng kỹ thuật điện, phòng máy chủ, trạm BTS, kho viễn thông, nhà máy năng lượng mặt trời,… hoặc những khu vực không thể bố trí hệ thống chữa cháy bằng nước, bọt foam hoặc khí CO₂ quy mô lớn.
-
Sử dụng chất chữa cháy HFC-227ea (FM-200) – an toàn, không màu, không mùi, không dẫn điện, phù hợp sử dụng cho thiết bị điện tử, điện lực…
-
Bình được thiết kế nhỏ gọn, dễ lắp đặt độc lập hoặc theo cụm từ 1–5 bình trên 1 cụm.
-
Lắp đặt đơn giản, không yêu cầu hệ thống đường ống phức tạp.
ACTIVATION PRINCIPLES / NGUYÊN LÝ KÍCH HOẠT
-
Tự động kích hoạt bằng đầu phun cảm biến nhiệt dạng bầu thủy tinh với nhiệt độ tác động 68°C.
-
Khi nhiệt độ môi trường đạt đến ngưỡng, bầu thủy tinh vỡ → bình sẽ xả khí trực tiếp vào khu vực bảo vệ (theo hình 360°).
-

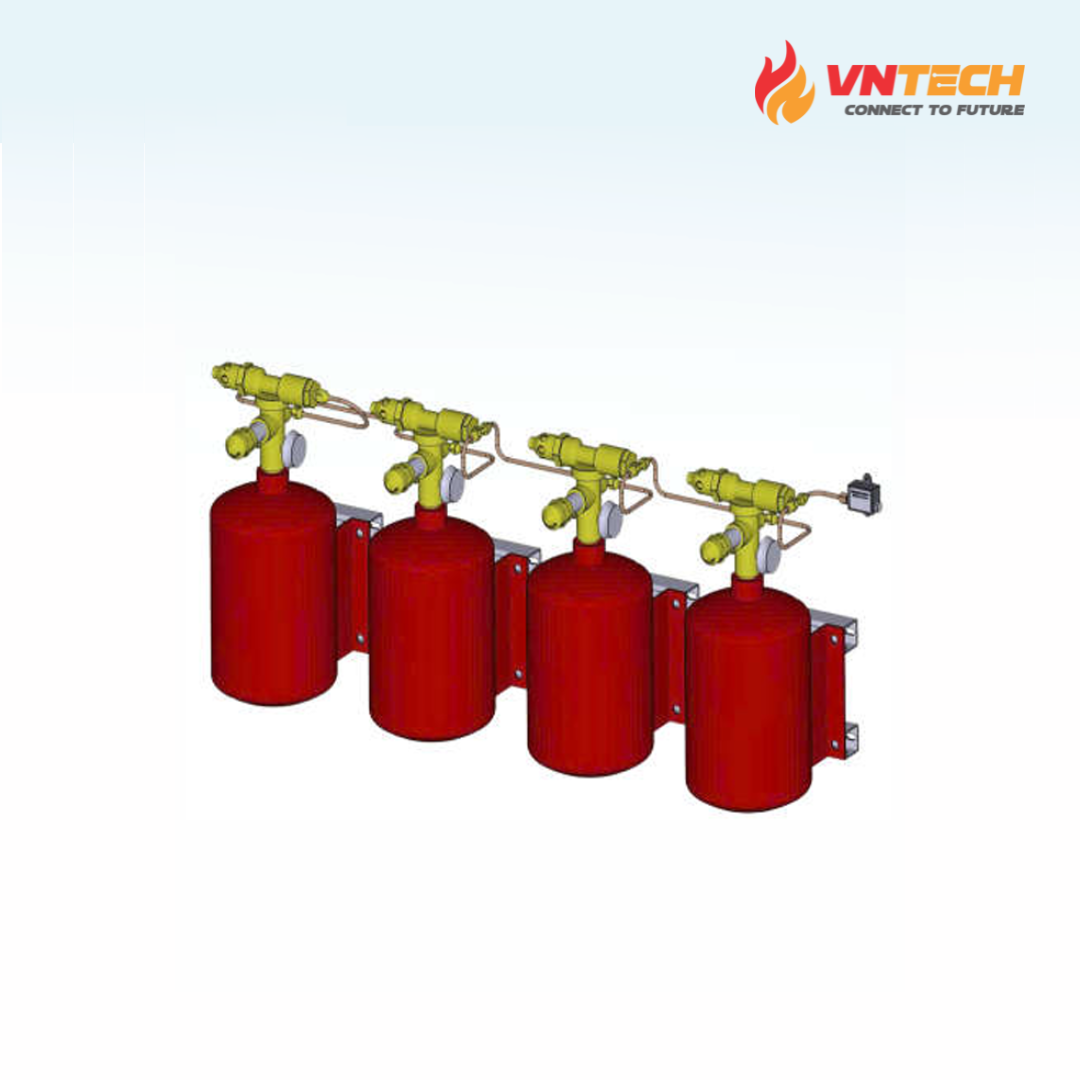

Có thể lắp 1 bình/1 khu vực hoặc cụm 2–5 bình cho khu vực có tải nhiệt lớn.
CONNECT TO FIRE ALARM / KẾT NỐI VỚI HỆ BÁO CHÁY
Hệ thống có thể kết nối với hệ thống báo cháy qua 2 tín hiệu giám sát bằng điện áp:
-
Tín hiệu báo lỗi: Khi áp suất bình giảm ≥10% → hệ thống sẽ gửi tín hiệu báo lỗi về trung tâm báo cháy.
-
Tín hiệu kích hoạt: Từ trung tâm báo cháy 24VDC sẽ kích hoạt van xả bình.
APPLICATION / ỨNG DỤNG
Hệ thống LNP-27S rất phù hợp với:
-
✅ Tủ điện trong toà nhà
-
✅ Phòng máy phát
-
✅ Kho viễn thông
-
✅ Nhà máy năng lượng mặt trời
-
✅ Phòng máy chủ
-
✅ Các công trình cải tạo / lắp đặt bổ sung
-

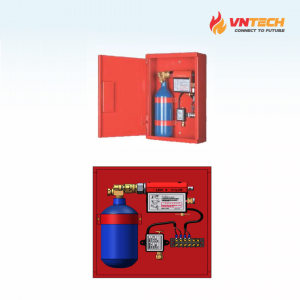

✅ Chữa cháy tại chỗ trong tủ điện
-
✅ Khu vi mô, biệt lập cần trang bị chữa cháy tự động
🔧 GAS CALCULATION / TÍNH TOÁN KHÍ CHỮA CHÁY
Chất khí chữa cháy HFC-227ea (FM-200) được tính toán theo TCVN 7161-9:2009 hoặc tiêu chuẩn quốc tế khác.
Bảng 1: Nồng độ tính toán thiết kế
| Nhiên liệu | Nồng độ dập tắt (% thể tích) | Nồng độ thiết kế tối thiểu | Nồng độ thiết kế thực tế |
|---|---|---|---|
| Cấp B (Heptane) | 6.7 | 6.9 | 9.0 |
| Cùi gỗ (bề mặt cấp A) | 4.9 | 6.1 | 7.9 |
| Khu vực nguy hiểm cao (HA) | – | – | 8.5 |
Bảng 2: Lượng chất chữa cháy HFC-227ea theo thể tích (20°C)
| Nhiên liệu | Lượng khí cần (kg/m³) |
|---|---|
| Heptane (nóng/chớm nóng) | 0.722 |
| Cùi gỗ | 0.538 |
| Giấy, nhựa PP/ABS | 0.669 |
| Khu vực HA | 0.935 |
Bảng 3: Tính độc hại của khí HFC-227ea
-
NOAEL (không ảnh hưởng): 9.0%
-
LOAEL (ảnh hưởng nhẹ): 10.5%
🔩 GAS CYLINDER SPECIFICATIONS / THÔNG SỐ BÌNH KHÍ
| Thông tin | Giá trị |
|---|---|
| Loại bình | Bình thép hàn |
| Dải nạp bình 8L | 3kg – 8kg |
| Dải nạp bình 15L | 6kg – 15kg |
| Dải nạp bình 25L | 10kg – 25kg |
| Áp lực bình khi nạp | 25 bar |
| Thời gian xả khí | ≤10s |
| Góc đầu phun xả khí | 180° |
| Kích hoạt | Cảm biến nhiệt thủy tinh 68°C |
| Kết nối nhiều bình | Tối đa 5 bình / cụm xả |
| Áp suất xả | ≥2.5 Mpa @ 21°C |
| Áp suất thử nghiệm | 42 bar |
| Áp suất xả tại đầu ra | 147 bar (2132 psi) |
| Áp suất thử nghiệm van đầu bình | 245 bar (3553 psi) |
| Trọng lượng vỏ bình (8L / 15L / 25L) | 8L: ±8kg |
| Màu sơn | Đỏ |
| Chứng nhận | UL Listed & FM Approved |
| Tiêu chuẩn khí HFC-227ea | HP259 |
| Tiêu chuẩn kỹ thuật | GB/T15010, TCVN 3836: 2012, TCVN 12314-2:2022 |
| Nghị định liên quan | NĐ136/2020/NĐ-CP, NĐ79/NĐ-CP |
📝 ORDER INFORMATION / THÔNG TIN ĐẶT HÀNG
| Mã hàng | Mô tả sản phẩm |
|---|---|
| LNP-27S-08L | Bình 8L, 25 bar, kèm van, đầu bình, cảm biến 68°C, đầu phun xả khí, ống áp lực, van giảm áp |
| LNP-27S-15L | Bình 15L, 25 bar, đầy đủ phụ kiện như trên |
| LNP-27S-25L | Bình 25L, 25 bar, đầy đủ phụ kiện như trên |
